Hướng Dẫn Lắp Rờ Le Bảo Vệ Dòng Điện EOCR-SS

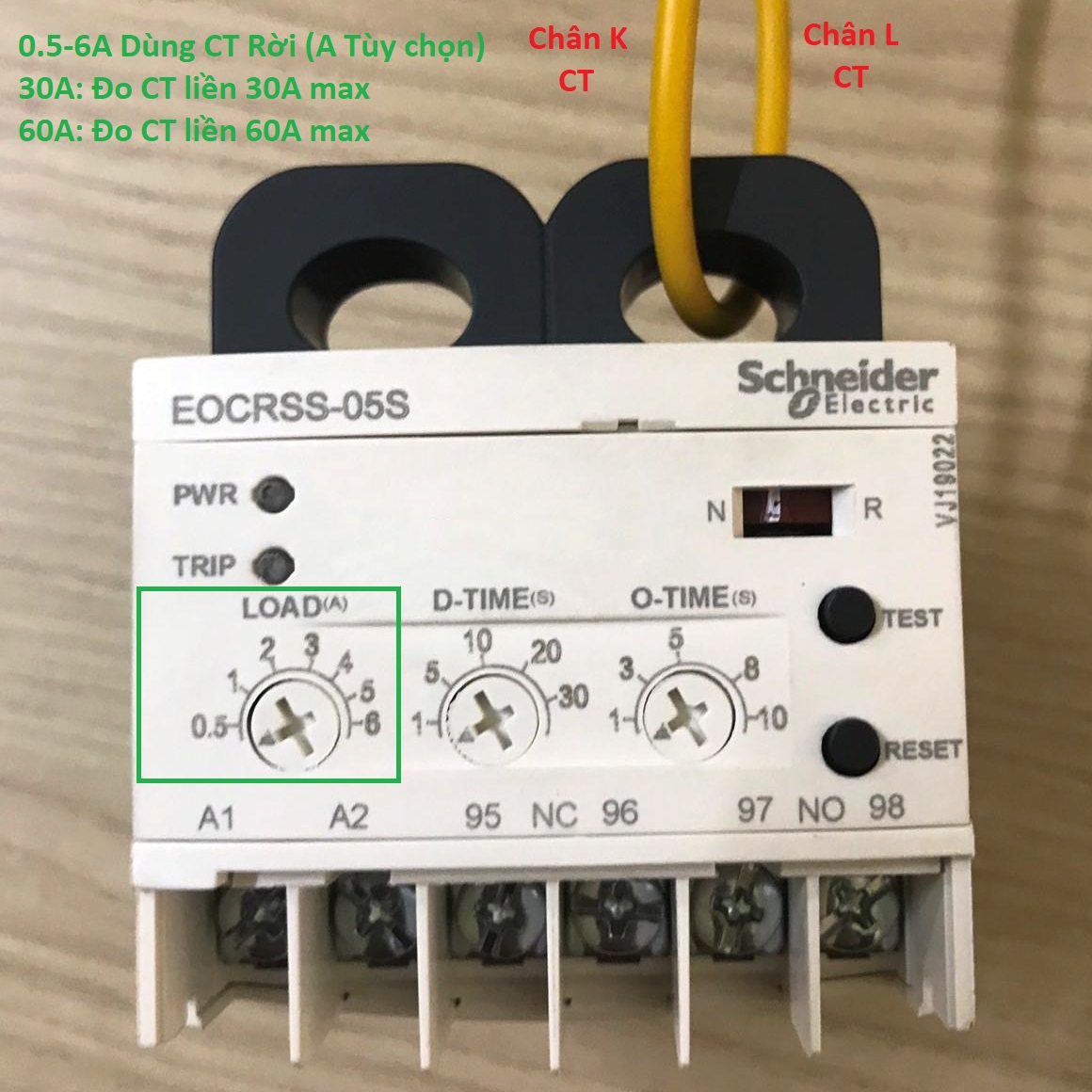

Load: Cài đặt amper bảo vệ nếu vượt quá sẽ tác động ngõ ra output
D-Time: Thời gian khởi động nếu vượt quá sẽ tác động ngõ ra output
Q-Time: Thời gian quá tải nếu vượt quá sẽ tác động ngõ ra output

Sơ đồ đấu dây EOCR-SS-30S hoặc EOCR-SS-60S (sử dụng đo trực tiếp trên biến dòng tai thỏ của rờ le)

Đối với trường hợp chúng ta muốn đo amper lớn hơn 60A thì phải dùng model EOCR-SS-0.5S và 2 biến dòng CT (có amper đo tải lớn nhất)
Về đấu nối chỉ cần lấy biến dòng rời đấu dây vào chân K trên CT vòng vào lỗ (tai thỏ, biến dòng cố định trên rờ le EOCR) rồi vòng về đấu vào chân L trên CT

Phần load sẽ được cài như sau:
